مقاومت برج پرچم در برابر باد چه عواملی تعیین کننده است؟

برج پرچم در نگاه اول شاید یک سازه ساده به نظر برسد: یک لوله یا ستون بلند که پرچمی بر فراز آن افراشته می شود. اما در واقعیت، این سازه با یکی از مهمترین نیروهای طبیعی یعنی نیروی باد دست‌ و پنجه نرم می‌ کند. تجربه شرکت پرتوسازان بدیع در تولید انواع برج های پرچم نشان می دهد سازه ای که بدون محاسبه دقیق طراحی شده باشد، می ‌تواند به خطری جدی برای افراد و دیگر عناصر شهری تبدیل شود. بنابراین محاسبات دقیق مهندسی برای جلوگیری از خمش، کمانش یا ارتعاش برج پرچم ضروری است.

چرا محاسبه سرعت باد منطقه اهمیت دارد؟

هر منطقه جغرافیایی دارای الگوی بادی منحصر به ‌فردی است. برای مثال سرعت باد در ساحل دریای خزر با سرعت باد در اصفهان یا زاهدان تفاوت چشمگیری دارد. این تفاوت ‌ها مستقیما بر طراحی برج پرچم تاثیرگذار هستند و عدم توجه به آن ‌ها می ‌تواند عواقب جبران ‌ناپذیری به همراه داشته باشد.

سرعت باد مهمترین بار جانبی بر برج پرچم است و فشار دینامیکی آن با مجذور سرعت افزایش می ‌یابد. برای مثال باد ۱۲۰ کیلومتر بر ساعت فشاری بسیار بیشتر از ۸۰ کیلومتر بر ساعت به سازه وارد می ‌کند. در ایران، طراحی استاندارد اغلب بر اساس سرعت ۱۱۰ تا ۱۲۰ کیلومتر بر ساعت انجام می ‌شود. برای محاسبه بار باد می توان از نقشه ‌های سازمان هواشناسی یا آیین ‌نامه ‌های محاسبه بار استفاده کرد.

فرض کنید می‌ خواهید یک برج پرچم ۳۰ متری برای میدان شهر یا محوطه کارخانه سفارش دهید. شرکت ‌های معتبر ایرانی مانند پرتوسازان بدیع این محصول را با توجه به سرعت باد ۱۲۰ کیلومتر بر ساعت طراحی می‌ کنند. در مناطق معمولی، فشاری در حدود ۰٫۶۸ کیلونیوتن بر مترمربع وجود دارد که با ورق ۵ تا ۶ میلیمتری و فونداسیون استاندارد می توان سازه را در برابر آن مقاومت کرد. در مناطق بادخیز فشار باد به ۰٫۸۵ تا ۰٫۹۳ کیلونیوتن بر مترمربع می ‌رسد. بنابراین نیاز به ورق ضخیم تر و فونداسیون عمیق تر و دیگر اقدامات وجود دارد.

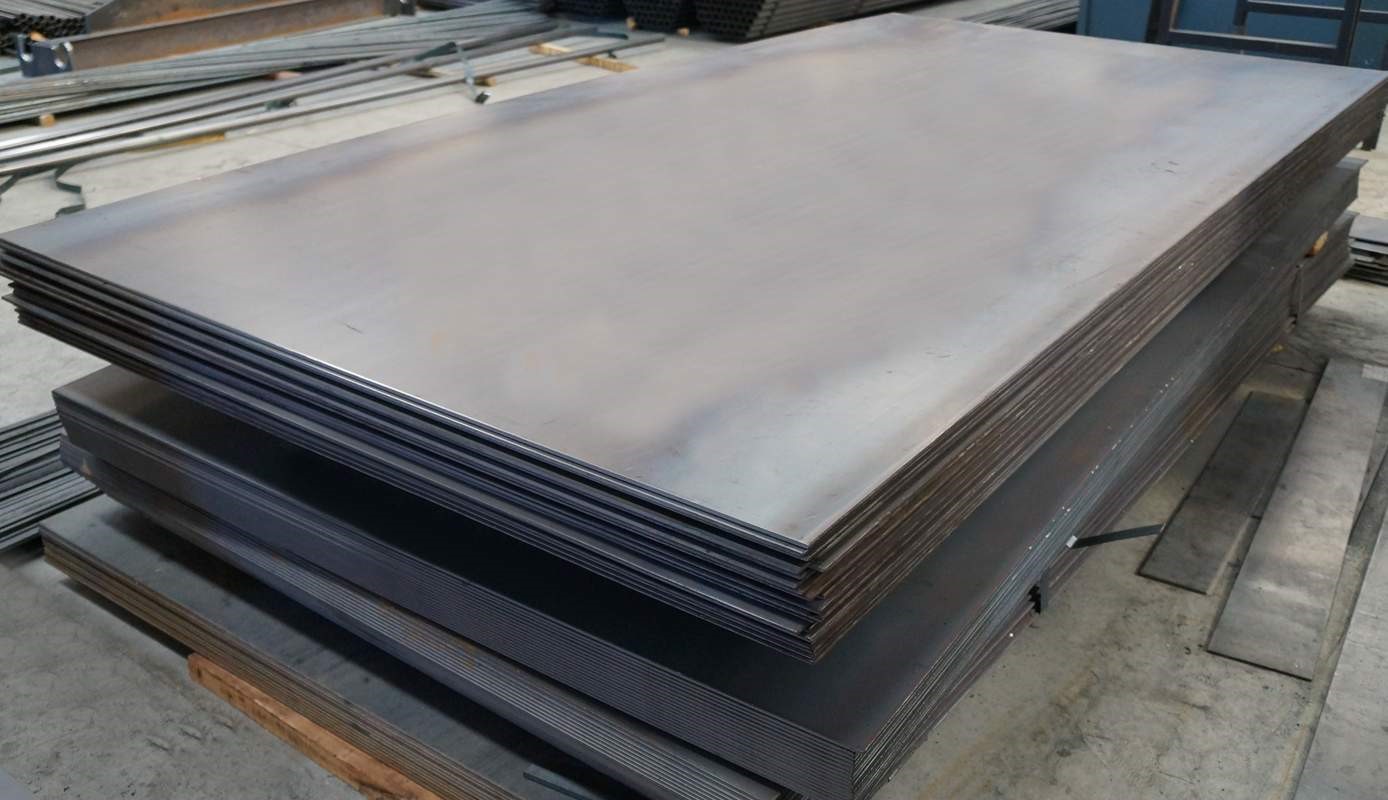

ضخامت ورق و تاثیر آن در استحکام سازه

برج پرچم نیاز به متریال مناسب برای تولید دارد. در مدل های فلزی، ضخامت ورق فولادی یا آلومینیومی یکی از پارامترهای تعیین کننده استحکام محسوب می ‌شود. برج‌ های پرچم معمولا بدنه ای مخروطی شکل دارند؛ یعنی قطر پایین بدنه آن ‌ها بیشتر از قطر بالاست. این طراحی دلایل مهندسی دارد: بیشترین لنگر خمشی ناشی از باد در پایین ‌ترین نقطه برج وارد می‌ شود، یعنی جایی که سازه به فونداسیون متصل است.

1. برج پرچم ۱۵ متری: برای یک برج پرچم با این ارتفاع، ضخامت ورق در قسمت پایین معمولا بین ۴ تا ۵ میلیمتر است. در قسمت بالا هم بین ۲ تا ۳ میلیمتر در نظر گرفته می ‌شود.
2. برج پرچم ۳۰ متری: به ورقی با ضخامت ۵ تا ۶ میلیمتر در پایین بدنه نیاز دارد. ضخامت نوک را می توان ۳ تا ۳٫۵ میلیمتر در نظر گرفت.
3. برج پرچم ۵۰ متری: به دلیل ارتفاع زیاد باید از ورقی با ضخامت ۶ تا ۸ میلیمتری در قسمت های پایینی استفاده کرد. ضخامت ورق ۴ میلیمتر هم برای قسمت های بالایی مناسب به نظر می رسد.

سیستم ضد پیچش چیست و چه کاربردی دارد؟

سیستم ضد پیچش برج پرچم مکانیزمی است که اجازه می ‌دهد پرچم به ‌طور آزادانه در جهت باد بچرخد. این سیستم شامل بلبرینگ یا یاتاقان ‌های صنعتی در سر دکل، سیم بکسل فولادی و وزنه ‌های سربی در پایین پرچم است. کاربرد اصلی آن جلوگیری از پیچیدن و گره ‌خوردن پارچه پرچم دور بدنه برج در هنگام تغییر جهت باد است.

بعضی از مزایای سیستم ضد پیچش برای برج پرچم عبارت هستند از:

1. حفاظت از پرچم: عمر پارچه پرچم را چند برابر افزایش می ‌دهد (پرچم ‌های نایلونی یا پلی ‌استر گران قیمت هستند).
2. کاهش بار روی سازه: نیروی باد همیشه در یک جهت (موازی با پرچم) وارد می ‌شود و بنابراین خمش و ارتعاش کمتر می شود.
3. زیبایی همیشگی: پرچم هیچ‌ وقت به صورت افتاده یا پیچ‌ خورده دیده نمی ‌شود و همیشه نمادین و باوقار می ماند.
4. ایمنی بلندمدت: از ایجاد بارهای نامتعادل و خستگی فلز جلوگیری می ‌کند و عمر مفید بدنه را افزایش می دهد.

تجربه پروژه ‌های آسیب ‌دیده در باد شدید

بررسی پروژه های آسیب دیده نشان می‌ دهد که اکثر خرابی ‌های برج پرچم به دلایل مشخص و قابل پیشگیری رخ می دهند. در جهان، نمونه ‌های متعددی از شکست سازه های ۵۰ تا ۷۰ متری در طوفان‌ های شدید وجود دارد. در ایران نیز معمولا خمیدگی پایه یا آسیب به تجهیزات (سیم بکسل، موتور) رخ می ‌دهد.

1. شکست در ناحیه اتصال پایه به فونداسیون: این ناحیه بیشترین لنگر خمشی را تحمل می ‌کند. در بسیاری از موارد، جوش ‌های ناقص در فلنج پایه یا استفاده از پیچ ‌ها و انکرهای نامناسب علت این آسیب هستند.
2. خرابی در ناحیه وسط برج پرچم: جایی که تغییر ضخامت ورق یا قطر مقطع اتفاق می ‌افتد. اگر این انتقال به تدریج و با زوایای مناسب انجام نشود، تنش در این نقطه افزایش می یابد.
3. خرابی فونداسیون: در بعضی پروژه ‌ها، خرابی نه در خود برج پرچم بلکه در فونداسیون آن رخ می دهد. فونداسیون غیر اصولی می ‌تواند به آسانی دچار نشست یا واژگونی گردد.

چگونه از ایمنی برج پرچم مطمئن شویم؟

برای اطمینان از ایمنی برج پرچم باید به موارد زیر توجه داشته باشید:

1. سفارش ساخت را به شرکت ‌های معتبر مانند پرتوسازان بدیع بسپارید.
2. نصب پایه پرچم را به تیم های حرفه ای واگذار کنید.
3. طراحی فونداسیون را بر اساس تست خاک، ارتفاع، وزن سازه و سرعت باد انجام دهید.
4. در مناطق بادخیز، پرچم را در بادهای شدید کمی پایین بیاورید.
5. بازرسی دوره ‌ای را برای بررسی پوشش گالوانیزه، جوش ‌ها، سیم بکسل و موتور انجام دهید.

جمع بندی

مقاومت برج پرچم در برابر باد نه یک ویژگی ذاتی، بلکه نتیجه یک فرایند مهندسی است که از ابتدای طراحی سازه تا مرحله نگهداری را شامل می شود. محاسبه دقیق سرعت باد منطقه، انتخاب ضخامت ورق مناسب و استفاده از سیستم‌ های ضد پیچش، مقاومت برج پرچم را افزایش می دهند. کنترل کیفی مصالح و اجرای صحیح فونداسیون بعضی دیگر از اقدامات مهم برای اطمینان از استحکام این سازه هستند.
