فونداسیون برج پرچم پایه ای که امنیت سازه را تضمین می کند

فونداسیون برج پرچم همان چیزی است که یک برج پرچم ۷۰ متری را ایستاده و باوقار نگه می دارد. در دنیای سازه ‌های فلزی، هیچ بخشی به اندازه فونداسیون از اهمیت بنیادی برخوردار نیست. برج پرچم نیاز به پایه ‌ای دارد که بتواند در برابر نیروهای جانبی باد، وزن خود سازه و ارتعاشات ناشی از محیط مقاومت کند. فونداسیون این سازه در واقع تضمین ‌کننده ایمنی، ثبات و عمر مفید آن در طول زمان به ‌شمار می ‌رود.

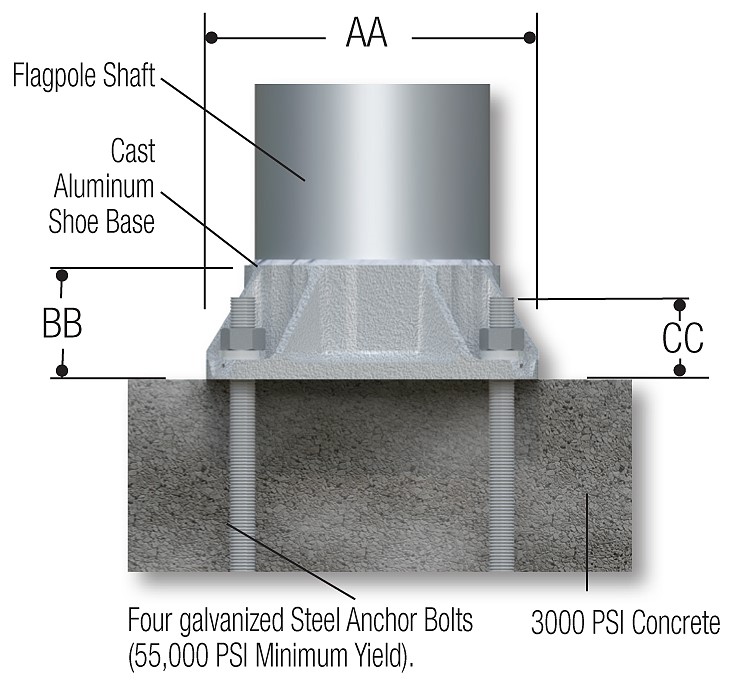

اهمیت طراحی مهندسی فونداسیون

طراحی فونداسیون برج پرچم یک فرایند چند مرحله ‌ای و دقیق است که توسط مهندس سازه مجرب انجام می شود. برای طراحی اصولی فونداسیون، مطالعه شرایط محلی اهمیت زیادی دارد که شامل بررسی نقشه ‌های توپوگرافی، آزمایش خاک، محاسبه بارهای وارده و انتخاب نوع فونداسیون مناسب است.

برج پرچم به دلیل ارتفاع زیاد و شکل آیرودینامیک خود، در معرض نیروهای جانبی شدیدی قرار دارد. در مناطق بادخیز، فشار باد می ‌تواند به چندین تن بر مترمربع برسد. این نیروها از طریق تنه برج به پایه منتقل می ‌شوند و فونداسیون باید بتواند آن ها را تحمل کند؛ آن هم بدون اینکه دچار لغزش، واژگونی یا نشست شود.

یکی از وظایف شرکت های سازنده برج پرچم مانند پرتوسازان بدیع ایجاد تعادل میان هزینه اجرا، ایمنی سازه و عمر مفید مورد انتظار است. به همین دلیل طراحی مهندسی فونداسیون باید به گونه ‌ای باشد که مقاومت کافی در برابر گشتاور واژگونی ایجاد شده توسط باد داشته باشد.

عمق و ابعاد استاندارد بتن ‌ریزی

ابعاد و عمق فونداسیون برج پرچم مستقیما به ارتفاع سازه، نوع خاک و شرایط اقلیمی منطقه بستگی دارد. با توجه به ارتفاع می توانیم عمق و ابعاد استاندارد را تخمین بزنیم:

1. برج‌ پرچم ۶ تا ۱۲ متری: در این ارتفاع معمولا یک فونداسیون مکعبی یا استوانه ‌ای با عمق ۱ تا ۱٫۵ متر و قطر یا ضلع ۸۰ تا ۱۲۰ سانتیمتر کافی است.
2. برج پرچم ۱۲ تا ۳۰ متری: عمق فونداسیون به ۱٫۵ تا ۲٫۵ متر و ابعاد آن به ۱٫۲ تا ۲ متر افزایش می ‌یابد.
3. برج‌ پرچم ۳۰ تا ۶۰ متری: این سازه ها نیاز به فونداسیون عمیق‌ با عمق ۳ تا ۵ متر دارند و گاهی استفاده از شمع‌ کوبی ضرورت می ‌یابد.

بتن مصرفی در فونداسیون برج پرچم باید حداقل از رده C25 باشد. در مناطقی با شرایط آب ‌و هوایی سخت، استفاده از بتن C30 یا بالاتر توصیه می ‌شود. آرماتورگذاری بهتر است با میلگرد آجدار و تنش تسلیم حداقل ۴۰۰ مگاپاسکال انجام شود. پوشش بتنی روی آرماتور هم باید حداقل ۵۰ میلیمتر باشد تا از خوردگی فولاد جلوگیری شود.

اشتباهات رایج در اجرای پایه

در بعضی از پروژه ‌ها، به‌ خصوص آن ‌هایی که بدون نظارت مهندسی اجرا می ‌شوند، اشتباهاتی رخ می‌ دهد. این اشتباهات ممکن است در کوتاه ‌مدت آشکار نشوند، اما در بلندمدت به نقص سازه ‌ای جدی منجر خواهند شد.

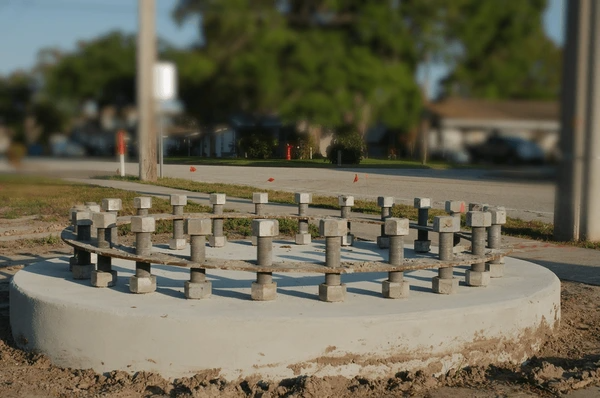

1. عدم تراز بودن انکربولت ها: اگر پیچ ‌های پایه تراز نباشند، برج پرچم پس از نصب کج دیده می ‌شود. این مسئله نه تنها از نظر زیبایی مشکل ‌ساز است، بلکه توزیع نامتقارن بار روی فونداسیون را به همراه دارد.
2. استفاده از بتن دستی بدون ویبره: حباب‌ های هوا در بتن، مقاومت آن را به شدت کاهش می‌ دهند. بنابراین استفاده از ویبراتور برای خروج هوا الزامی است.
3. بی ‌توجهی به زمان کیورینگ: بتن برای رسیدن به مقاومت نهایی خود نیاز به زمان و آب‌ دهی مداوم دارد. بارگذاری زودتر از موعد روی فونداسیون می ‌تواند باعث ایجاد ترک‌ های مویی خطرناک شود.

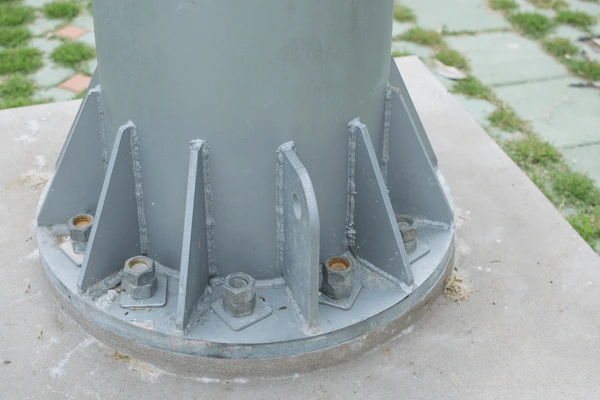

4. عدم استفاده از شابلون: انکربولت ‌ها باید دقیقا مطابق با سوراخ ‌های بیس ‌پلیت برج پرچم باشند. عدم استفاده از شابلون فلزی دقیق، فرایند نصب را دشوار می کند.

نقش خاک منطقه در محاسبات سازه ‌ای

در طراحی فونداسیون برج پرچم، خاکِ بستر یکی از مهمترین عوامل محسوب می شود. خصوصیات خاک شامل ظرفیت باربری مجاز، زاویه اصطکاک داخلی، چسبندگی، نشست ‌پذیری و حساسیت به آب اهمیت زیادی دارند. این پارامترها باید از طریق آزمایش‌ های ژئوتکنیکی تعیین شوند. آزمایش ‌های معمول برای بررسی خاک شامل آزمایش SPT (نفوذ استاندارد)، آزمایش CPT (نفوذ مخروط)، آزمایش برش مستقیم و آزمایش تراکم می‌ شود.

1. خاک‌ های نرم و رسی: این نوع خاک ظرفیت باربری پایینی در حدود ۵ تا ۱۰ تن بر مترمربع دارد. همچنین در صورت وجود رطوبت، می ‌تواند نشست قابل توجهی داشته باشد. در این نوع خاک ‌ها، باید از فونداسیون عمیق‌ یا سیستم شمع کوبی استفاده شود.
2. خاک‌ های سخت و سنگی: این نوع خاک ظرفیت باربری خوبی معادل ۱۰ تا ۳۰ تن بر مترمربع دارد و می توان گفت عملکرد خوبی در برابر بارهای فشاری ارائه می دهد. به همین دلیل هم به فونداسیون کوچک‌ تری نیاز دارد.

چرا نباید فونداسیون را دست کم گرفت؟

فونداسیون ضعیف حتی برای یک برج پرچم ساده می ‌تواند پیامدهای جدی به همراه داشته باشد. یک برج پرچم در صورت سقوط یا واژگونی ممکن است به افراد، خودروها و تاسیسات مجاور آسیب برساند و موجب خسارات مالی و حقوقی سنگینی شود.

شرکت پرتوسازان بدیع به ‌عنوان یکی از تولیدکنندگان شناخته‌ شده برج پرچم در ایران، در پروژه های خود به صراحت بر اهمیت اجرای صحیح فونداسیون تاکید می‌ کند. این شرکت برای برج های پرچم با ارتفاع‌ های مختلف به مشتریان عمق و ابعاد اختصاصی ارائه می دهد. برای مثال، برج پرچم ۱۲ متری این شرکت نیاز به فونداسیون با عمق حداقل ۱٫۵ متر دارد، در حالی که برج پرچم ۱۸ متری نیازمند فونداسیون با عمق ۲ متر و ابعاد بیشتر است. این اعداد براساس محاسبات مهندسی و تجربه عملی تعیین می شوند و ممکن است برای هر پروژه متفاوت باشند.

جمع بندی

فونداسیون برج پرچم یکی از مهمترین مراحل در پروژه های موفق است. طراحی مهندسی دقیق، رعایت استانداردهای بتن ‌ریزی و توجه به خصوصیات خاکِ بستر، اجزای جدایی ‌ناپذیر یک فونداسیون مطمئن هستند. اشتباه در این مرحله، هزینه ها و مشکلات زیادی به همراه خواهد داشت. توصیه جدی ما این است که پیش از اجرای هر پروژه، گزارش ژئوتکنیک محل تهیه گردد و اجرای فونداسیون تحت نظارت فنی انجام پذیرد. این اقدامات نه تنها ایمنی سازه را تضمین می‌ کنند، بلکه عمر مفید برج پرچم را به حداکثر می ‌رسانند و از بروز حوادث ناخوشایند جلوگیری می کنند.
