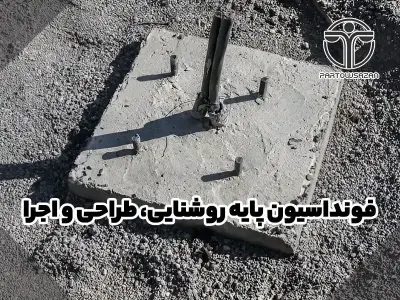

اصول طراحی و اجرای فونداسیون پایه روشنایی

فونداسیون پایه روشنایی یکی از اجزای مهم در سیستم‌ های روشنایی معابر، پارک ‌ها، بزرگراه ‌ها و دیگر فضاهای شهری است. فونداسیون وظیفه انتقال بارهای وارده از انواع پایه های چراغ روشنایی به زمین را بر عهده دارد. این سازه‌ ها باید به گونه ‌ای طراحی و اجرا شوند که مقاومت کافی در برابر نیروهای محیطی مانند باد، زلزله و وزن تجهیزات داشته باشند. اصول طراحی و اجرای فونداسیون پایه روشنایی استاندارد، ایمنی و پایداری آن را تضمین می‌کند و طول عمر آن را افزایش می‌دهد.

آشنایی با مراحل طراحی فونداسیون پایه روشنایی

طراحی اصولی فونداسیون ضامن پایداری سازه است. این فرآیند شامل مراحل و الزامات زیر است:

• محاسبه بارهای وارده

بارهای وارده به دو دسته تقسیم می‌شوند. بار مرده که شامل وزن خود تیر، چراغ‌ها و متعلقات است. بار باد (بحرانی) که نیروی جانبی باد است و بیشترین تنش خمشی و گشتاور واژگونی را در پایین‌ترین نقطه تیر ایجاد می‌کند و معمولاً عامل اصلی تعیین ابعاد فونداسیون است.

• شرایط خاک

انجام بررسی‌های ژئوتکنیک برای تعیین مقاومت مجاز خاک ($q_a$) الزامی است. خاک‌های سست نیازمند فونداسیون‌های بزرگتر یا عمیق‌تر هستند.

• انتخاب نوع فونداسیون

بر اساس ارتفاع پایه، وزن سازه و ظرفیت باربری خاک انجام می‌شود.

• انجام محاسبات طراحی

ابعاد فونداسیون بر اساس محاسبات گشتاور واژگونی، تنش‌های کششی و فشاری خاک تعیین می‌گردد.

• توجه به استانداردها و آیین‌نامه‌ها

رعایت استانداردهای فنی فونداسیون پایه روشنایی (مانند آیین‌نامه‌های بتن و بارگذاری محلی) برای تضمین دوام و ایمنی ضروری است.

انواع فونداسیون پایه روشنایی و ویژگی‌های آن‌ها

انواع فونداسیون‌ها از نظر ساختار مهندسی

1. فونداسیون سطحی (پی گسترده یا رادیه و نواری): فونداسیون نواری برای اتصال چند پایه نزدیک به هم و فونداسیون گسترده (رادیه) برای خاک‌های با ظرفیت باربری مناسب استفاده می‌شود.
2. فونداسیون عمیق (شمعی یا منفرد عمقی): برای خاک‌های ضعیف یا بارهای بسیار سنگین (مثل برج‌های نوری مرتفع) استفاده شده و شامل اجرای شمع (Pile) در عمق خاک است.
3. فونداسیون بلوکی/مکعبی: متداول‌ترین نوع برای تیرهای استاندارد است که ابعاد آن بر اساس مقاومت خاک تعیین می‌شود.

انواع فونداسیون از نظر روش اجرا

1. فونداسیون پایه روشنایی که در محل بتن‌ریزی می‌شود: مناسب برای پروژه‌های خاص با ابعاد غیرمتعارف.
2. فونداسیون پایه روشنایی آماده یا پیش‌ساخته: وظیفه اصلی این نوع، تسریع در نصب و ایجاد یک پایه استاندارد و پایدار است. این فونداسیون‌ها شامل سه قسمت اصلی بتن، شبکه آرماتور و انکربولت‌ها هستند.

مراحل اجرای فونداسیون پایه روشنایی

• آماده‌سازی محل نصب و گودبرداری: پس از نقشه‌برداری، گودبرداری بر اساس ابعاد فونداسیون و تراکم خاک انجام می‌شود. در جاگذاری استاندارد فونداسیون آماده، کف گودال باید کاملاً تراز و متراکم (رگلاژ) شود.
• قالب‌بندی و آرماتورگذاری: در روش درجا، آرماتوربندی بر اساس تنش‌های کششی و فشاری ناشی از گشتاور خمشی انجام شده و سپس قالب‌بندی با رعایت پوشش بتن (کاور) صورت می‌گیرد.
• بتن‌ریزی: بتن با عیار مشخص ریخته شده و ویبره می‌شود تا حباب‌های هوا خارج گردد.
• چالش‌ها و راه‌حل در اجرای فونداسیون: از چالش‌های رایج، برخورد با آب‌های زیرزمینی یا خاک دستی است. راه‌حل این موارد، استفاده از پمپ‌های تخلیه آب، شمع‌کوبی یا تعویض خاک سست با مصالح متراکم است.

جزئیات اتصال پایه به فونداسیون پایه روشنایی

1. مفهوم آکس (Axis): منظور از آکس در بیس پلیت و فونداسیون چیست؟ آکس به فاصله مرکز تا مرکز سوراخ‌های روی صفحه فلزی (بیس پلیت) پایه چراغ و فاصله مرکز تا مرکز انکربولت‌های درون فونداسیون گفته می‌شود. تطابق دقیق این دو آکس برای نصب پایه‌ها الزامی است.
2. اجرای صفحه کفشک (Base Plate): نصب دقیق صفحه فلزی که تیر به آن متصل می‌شود، در صورت لزوم شامل لچکی‌ها (Gussets) برای تقویت اتصال است.
3. انکربولت‌ها (Anchor Bolts): اتصال تیر به فونداسیون معمولاً از طریق انکربولت‌ها انجام می‌شود که باید در برابر نیروی بیرون‌کشیدگی (Pull-out) و نیروی برشی (Shear) مقاومت کافی داشته باشند.
4. تزریق گروت (Grouting): پس از تراز کردن پایه، استفاده از گروت سیمانی یا اپوکسی بین صفحه کفشک و سطح بتن فونداسیون برای اطمینان از انتقال یکنواخت بار به بتن و جلوگیری از زنگ‌زدگی پیچ‌ها انجام می‌شود.

بررسی نکات مهم درباره فونداسیون آماده پایه روشنایی

انواع فونداسیون آماده پایه روشنایی

فونداسیون آماده پایه روشنایی در چند مدل مختلف تولید می‌شود تا برای شرایط گوناگون قابل استفاده باشد. رایج‌ترین انواع فونداسیون آماده شامل فونداسیون پاشنه‌دار، فونداسیون مکعبی و فونداسیون ذوزنقه‌ای است.

هرکدام از این مدل‌ها برای نوع خاصی از پایه چراغ و برج نوری طراحی می‌شوند و انتخاب آن‌ها به ارتفاع پایه روشنایی، بار باد، وزن سازه و شرایط خاک بستگی دارد.

به همین دلیل، در زمان انتخاب فونداسیون پیش ساخته پایه چراغ باید به نوع پروژه و مشخصات فنی محل نصب توجه شود.

ابعاد فونداسیون آماده پایه روشنایی چگونه تعیین می‌شود؟

ابعاد فونداسیون آماده پایه روشنایی عدد ثابتی ندارد و باید بر اساس شرایط واقعی پروژه محاسبه شود. عواملی مانند شدت باد منطقه، نوع خاک، ظرفیت باربری زمین، ارتفاع پایه روشنایی و وزن چراغ‌ها در تعیین ابعاد نهایی نقش مستقیم دارند.

در مناطقی که باد شدیدتر است یا خاک از مقاومت کافی برخوردار نیست، ابعاد فونداسیون پایه چراغ معمولاً بزرگ‌تر در نظر گرفته می‌شود تا پایداری سازه در برابر واژگونی، نشست و تغییر مکان تضمین شود.

بنابراین، شرایط محیطی تأثیر زیادی بر ابعاد فونداسیون آماده دارد و نباید در طراحی نادیده گرفته شود.

مزایای فونداسیون آماده پایه چراغ

استفاده از فونداسیون آماده پایه چراغ در بسیاری از پروژه‌های روشنایی شهری و جاده‌ای، به دلیل مزایای اجرایی و فنی آن بسیار رایج است. مهم‌ترین مزیت این نوع فونداسیون، سرعت بالای نصب است؛ چون دیگر نیازی به قالب‌بندی و بتن‌ریزی در محل وجود ندارد.

از دیگر مزایای فونداسیون آماده می‌توان به موارد زیر اشاره کرد:

• کنترل کیفیت بهتر در کارخانه
• عمل‌آوری استاندارد بتن
• کاهش خطای اجرایی
• نصب سریع‌تر
• مناسب بودن برای پروژه‌های تکراری و استاندارد

معایب فونداسیون آماده پایه چراغ

در کنار مزایا، فونداسیون آماده پایه چراغ محدودیت‌هایی هم دارد. یکی از مهم‌ترین معایب آن هزینه حمل‌ونقل است؛ به‌خصوص در پروژه‌هایی که محل نصب از کارخانه تولید فاصله زیادی دارد.

همچنین، وزن زیاد و محدودیت در جابجایی می‌تواند اجرای آن را در برخی پروژه‌ها دشوار کند.

در سایت‌هایی با دسترسی سخت، زمین ناهموار یا شرایط خاص اجرایی، استفاده از فونداسیون آماده همیشه بهترین انتخاب نیست و ممکن است فونداسیون بتن‌ریزی در محل عملکرد بهتری داشته باشد.

آیا فونداسیون آماده بهتر از فونداسیون بتن ریزی شده در محل است؟

انتخاب بین فونداسیون آماده پایه روشنایی و اجرای فونداسیون در محل به شرایط پروژه بستگی دارد. در پروژه‌های شهری، جاده‌ای و نصب‌های استاندارد، فونداسیون آماده معمولاً انتخاب مناسب‌تری است؛ زیرا هم سرعت اجرا را بالا می‌برد و هم کیفیت تولید را قابل کنترل‌تر می‌کند.

اما در زمین‌های سست، پروژه‌های خاص، برج‌های نوری سنگین و سایت‌هایی با شرایط محیطی پیچیده، اجرای فونداسیون در محل منطقی‌تر است. در این حالت، طراحی فونداسیون می‌تواند دقیق‌تر با وضعیت خاک، بار باد و الزامات اجرایی هماهنگ شود.

ملاحظات زیست‌محیطی طراحی و اجرای فونداسیون پایه روشنایی

در سایت‌هایی با خاک‌های خورنده مانند خاک‌های سولفاتی یا کلریدی، باید از سیمان‌های ضدسولفات و پوشش‌های محافظ برای بتن و آرماتور استفاده شود.

همچنین لازم است کمترین آسیب ممکن به پوشش گیاهی محل وارد شود. برای اطمینان از عملکرد مناسب، کنترل کیفیت و آزمایش‌های مربوطه باید با دقت انجام شوند؛ از جمله تست اسلامپ بتن، تست مقاومت فشاری با نمونه‌گیری مکعبی یا استوانه‌ای، و بررسی دقیق جوشکاری شبکه آرماتور و گالوانیزاسیون قطعات فلزی، که همه این موارد باید تحت نظارت مهندس ناظر صورت گیرد.

از طرف دیگر، رعایت اصول ایمنی و HSE در حین اجرا نیز الزامی است؛ به‌ویژه هنگام گودبرداری برای جلوگیری از ریزش دیواره‌ها، استفاده از تجهیزات حفاظت فردی، و رعایت نکات ایمنی در کار با جرثقیل‌ها هنگام جابجایی فونداسیون‌های پیش‌ساخته یا پایه‌های سنگین.

درباره تعمیر و نگهداری فونداسیون پایه روشنایی چه می‌دانید؟

طول عمر سیستم روشنایی مستقیماً به نگهداری از فونداسیون وابسته است. بازدیدهای دوره‌ای باید شامل بررسی ترک‌های سطحی یا عمقی بتن، نشست نامتقارن خاک اطراف فونداسیون، و چک کردن وضعیت انکربولت‌ها از نظر زنگ‌زدگی یا شل شدن مهره‌ها باشد. در صورت تخریب گروت زیر بیس پلیت، باید بلافاصله عملیات گروت‌ریزی مجدد انجام شود تا از لرزش و خستگی فلز جلوگیری گردد.

جمع بندی

فونداسیون پایه روشنایی به عنوان ستون فقرات سیستم‌ های روشنایی عمل کرده و نقش مهمی در پایداری و ایمنی این سازه ‌ها ایفا می ‌کند. طراحی دقیق بر اساس بارهای وارده و شرایط محیطی، همراه با اجرای اصولی، تضمین ‌کننده عملکرد بهینه و طول عمر بالای این سازه ها هستند.

اجرای فونداسیون پایه روشنایی نیازمند برنامه ‌ریزی دقیق و رعایت جزئیات در هر مرحله است. از آماده‌ سازی محل تا نصب نهایی، هر مرحله باید با استانداردهای مهندسی و شرایط پروژه هماهنگ باشد. همچنین کنترل کیفیت در تمامی مراحل اهمیت دارد و تضمین ‌کننده ایمنی و ثبات پایه های روشنایی خواهد بود.

همچنین می‌توانید برای سفارش برج روشنایی یا برج نوری با کارشناسان ما در شرکت پرتوسازان بدیع تماس حاصل فرمایید.

منابع مورد استفاده در مقاله اصول طراحی و اجرای فونداسیون پایه روشنایی

1. نشریه ۱۱۰ سازمان برنامه و بودجه کشور (جلد اول و دوم)
2. وبگاه دفتر مقررات ملی و کنترل ساختمان (مبحث ۷ و ۹)
3.  آخرین ویرایش استاندارد بین‌المللی AASHTO
4.  آخرین ویرایش آیین نامه بتن آمریکا (ACI 318)
