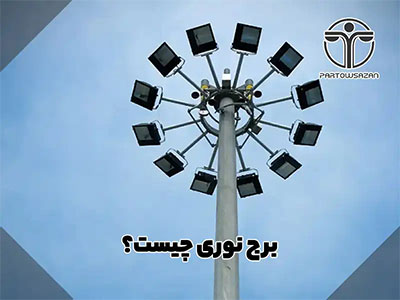

برج روشنایی (برج نوری) چیست و چه ویژگی‌هایی دارد؟

برج روشنایی، که با نام برج نوری نیز شناخته می‌شود، یک سازه مرتفع مهندسی‌شده است که به منظور تأمین روشنایی گسترده و کارآمد در فضاهای باز وسیع طراحی و تولید می‌گردد.

این سازه از اجزای اصلی شامل پایه، دکل، سبد پروژکتور و سیستم‌های جانبی مانند نردبان یا الکتروموتور برای دسترسی و نگهداری تشکیل شده است.

هدف اصلی این دکل‌های روشنایی، ایجاد دید کافی و ایمنی در محیط‌هایی است که نیاز به نورپردازی قوی در شب یا شرایط کم‌نور دارند. در ادامه با مزیت‌های برج روشنایی که با نام دکل نوری نیز شناخته شده است؛ آشنا می‌شویم.

• تأمین روشنایی گسترده و یکنواخت

این برج‌ها با ارتفاع زیاد و پروژکتورهای قدرتمند خود، مناطق وسیعی را تحت پوشش نور قرار داده و دید کافی را فراهم می‌کنند.

• افزایش ایمنی و بهره‌وری

نورپردازی مناسب، خطرات ناشی از تاریکی را کاهش داده و به کارکنان یا کاربران امکان می‌دهد تا فعالیت‌های خود را با دقت و ایمنی بیشتری انجام دهند.

• تنوع در ارتفاع و انعطاف‌پذیری

برج‌های روشنایی در ارتفاعات گوناگون، معمولاً از ۹ تا ۷۰ متر، طراحی و تولید می‌شوند که این امر امکان سفارشی‌سازی بر اساس نیازهای خاص هر پروژه را فراهم می‌آورد.

• مقاومت بالا در برابر عوامل محیطی

طراحی این سازه‌ها با تأکید بر استحکام بالا صورت می‌گیرد تا در برابر شرایط جوی نامساعد مانند باد شدید، بارندگی، رطوبت و سایر بلایای طبیعی مقاوم باشند.

• سهولت در نگهداری و دسترسی

سیستم‌هایی نظیر نردبان یا پلتفرم‌های دسترسی به همراه الکتروموتور یا وینچ، برای نگهداری آسان و دسترسی ایمن به پروژکتورها در ارتفاع تعبیه می‌شوند.

آشنایی با مهم ترین کاربردهای برج‌ روشنایی

برج‌های روشنایی، که به دکل‌های نوری نیز شهرت دارند، سازه‌هایی حیاتی برای تأمین نور گسترده و یکنواخت در محیط‌های باز وسیع محسوب می‌شوند.

اهمیت این سازه‌ها به ویژه در مکان‌هایی که نور طبیعی کافی وجود ندارد یا فعالیت‌ها به صورت شبانه‌روزی انجام می‌گیرد، برجسته می‌شود. با نصب این دکل‌ها، شرایط ایمن و عملیاتی برای انواع فعالیت‌ها فراهم می‌گردد.

برج نوری در چه فضاهایی کاربرد دارد؟

۱٫محوطه‌های صنعتی و کارخانجات

در این اماکن که اغلب فعالیت‌ها به صورت ۲۴ ساعته جریان دارد، برج‌های روشنایی با تأمین نور کافی، ایمنی و کارایی کارکنان را در شیفت‌های شبانه به میزان قابل توجهی افزایش می‌دهند.

۲٫فرودگاه‌ها

دکل نوری با ایجاد روشنایی مناسب در محوطه‌های فرودگاهی، عملیاتی نظیر هدایت هواپیماها، بارگیری و تخلیه و سایر فعالیت‌های حیاتی پروازی را در ساعات تاریکی تسهیل می‌کند.

۳٫بنادر و اسکله‌ها

این مناطق با تردد کشتی‌ها و حجم بالای عملیات بارگیری و تخلیه در شب، به روشنایی گسترده‌ای نیاز دارند. دکل‌های نوری با پوشش وسیع، ایمنی عملیات‌ها و جلوگیری از حوادث را تضمین می‌کنند.

۴٫بزرگراه‌ها و جاده‌های بین‌شهری

نصب دکل نوری در بزرگراه‌ها و جاده‌های برون‌شهری، با فراهم آوردن نور کافی، دید رانندگان را بهبود بخشیده و به طور چشمگیری ریسک تصادفات و برخورد با موانع را کاهش می‌دهد.

۵٫پروژه‌های ساختمانی، مراکز درمانی، زمین‌های ورزشی، پارک‌ها و فضاهای تفریحی

این سازه‌ها همچنین در این محیط‌ها برای ایجاد روشنایی ایمن و مناسب کاربرد فراوان دارند.

دکل‌های نوری معمولاً از متریال‌های مقاوم مانند فولاد گالوانیزه ساخته می‌شوند و امکان نصب تعداد زیادی پروژکتور با توان نوری بالا بر روی آن‌ها وجود دارد. انتخاب ارتفاع و مشخصات فنی، به الزامات خاص پروژه و میزان روشنایی مورد نیاز بستگی دارد.

عوامل تعیین‌کننده کیفیت برج روشنایی

کیفیت و دوام یک برج نوری به مجموعه‌ای از ویژگی‌های فنی و مواد اولیه به کار رفته در ساخت آن بستگی دارد. موارد کلیدی که در ارزیابی کیفیت این سازه‌ها اهمیت دارند، شامل:

۱٫ ساختار بدنه دکل برج نوری

• نوع و ضخامت ورق فلزی: جنس و استحکام فولاد به کار رفته در ساخت دکل (مانند فولاد کربن با گرید مناسب).
• پوشش محافظتی: نوع و ضخامت پوشش گالوانیزه گرم یا رنگ الکترواستاتیک به منظور مقاومت در برابر خوردگی و عوامل جوی.
• ابعاد هندسی: قطر پایینی و بالایی دکل و همچنین دقت در طراحی اورلپ (در صورت چند تکه بودن) برای حفظ استحکام سازه.

۲٫ بیس پلیت و فونداسیون برج نوری

• ابعاد و ضخامت بیس پلیت: صفحه فولادی که دکل بر روی آن نصب می‌شود و وظیفه انتقال نیرو به فونداسیون را دارد، باید دارای ابعاد و ضخامت متناسب با ارتفاع و وزن دکل باشد.

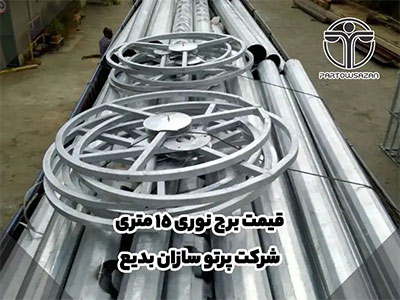

۳٫ سبد پروژکتور و سیستم بالابر برج نوری

• مقاومت سبد پروژکتور: طراحی و متریال سبدی که پروژکتورها بر روی آن نصب می‌شوند، باید در برابر وزن تجهیزات و عوامل محیطی مقاوم باشد.
• جنس سیم بکسل: کیفیت و جنس مغزی سیم بکسل (در صورت وجود سیستم بالابر) برای تضمین ایمنی و عملکرد روان سیستم.

۴٫ تجهیزات روشنایی برج نوری

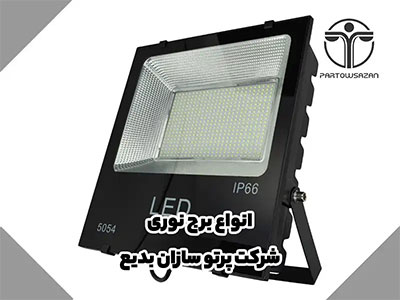

• کیفیت و توان پروژکتورها: نوع، برند، توان مصرفی و میزان نوردهی (لومن) پروژکتورها که تأثیر مستقیمی بر کیفیت نورپردازی نهایی دارد.
• سایر تجهیزات الکتریکی: کیفیت تابلو برق، کابل‌کشی و سایر اجزای الکتریکی که ایمنی و پایداری سیستم را تضمین می‌کنند.

با در نظر گرفتن این فاکتورها، می‌توان برجی با عملکرد مطلوب و عمر مفید بالا انتخاب و نصب نمود.

انواع برج‌های روشنایی: دسته‌بندی بر اساس طراحی، قابلیت جابجایی و ارتفاع

برج‌های روشنایی (دکل‌های نوری) با توجه به نیازهای گوناگون پروژه‌ها و محیط‌های مختلف، در انواع متنوعی تولید و عرضه می‌شوند. دسته‌بندی این سازه‌ها معمولاً بر اساس نوع طراحی سبد یا هد پروژکتور، قابلیت جابجایی و ارتفاع دکل صورت می‌گیرد که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند.

۱٫ انواع برج روشنایی بر اساس طراحی سبد (هد پروژکتور)

این دسته‌بندی به نحوه آرایش و عملکرد پروژکتورها بر روی سبد (قسمت بالایی دکل که پروژکتورها بر روی آن نصب می‌شوند) اشاره دارد:

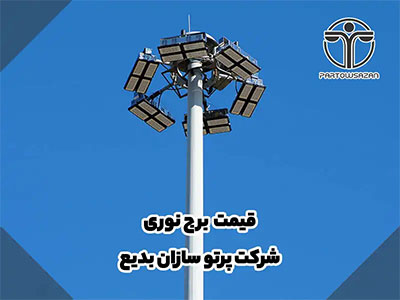

برج روشنایی تلسکوپی

این نوع برج دارای سبد یا هدی با فرم دایره‌ای است که پروژکتورها به صورت متقارن در اطراف آن نصب می‌شوند. طراحی تلسکوپی امکان نورپردازی همه‌جانبه و یکنواخت (۳۶۰ درجه) را فراهم می‌آورد و برای فضاهایی که نیاز به روشنایی عمومی و گسترده دارند، مانند پارک‌ها، میدان‌ها و محوطه‌های صنعتی، بسیار مناسب است. سبد این برج‌ها می‌تواند ثابت یا متحرک باشد.

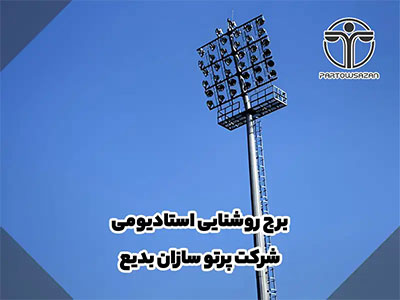

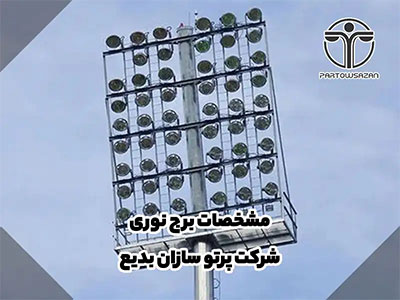

برج روشنایی استادیومی

همانطور که از نامش پیداست، این برج‌ها عمدتاً برای تأمین روشنایی در زمین‌های ورزشی وسیع مانند استادیوم‌های فوتبال طراحی شده‌اند. برج نوری استادیومی دارای تعداد زیادی پروژکتور با توان بالا است که نور را به صورت جهت‌دار و متمرکز به سمت زمین بازی هدایت می‌کنند.

معمولاً چندین برج استادیومی (۴ تا ۸ عدد) در نقاط استراتژیک اطراف زمین نصب می‌شوند تا نور یکنواخت و کافی برای رویدادهای ورزشی و پخش تلویزیونی فراهم شود.

ارتفاع این برج‌ها معمولاً بین ۲۵ تا ۶۰ متر متغیر است و بر اساس ابعاد استادیوم و استانداردهای روشنایی ورزشی تعیین می‌گردد. مکانیزم حرکت سبد در این نوع برج‌ها نیز می‌تواند ثابت یا متحرک (بالابرنده) باشد.

۲٫ انواع برج روشنایی بر اساس قابلیت جابجایی سبد

این دسته‌بندی به نحوه دسترسی و حرکت سبد پروژکتورها اشاره دارد:

برج روشنایی ثابت

در این نوع، سبد پروژکتور به صورت دائمی در بالاترین نقطه دکل ثابت می‌شود و امکان حرکت عمودی آن وجود ندارد. برای انجام عملیات نگهداری، تعمیرات یا تعویض پروژکتورها، نیاز به استفاده از تجهیزات جانبی مانند نردبان (در صورت تعبیه روی دکل) یا جرثقیل‌های مخصوص وجود دارد.

برج روشنایی متحرک (با سبد بالابرنده)

این برج‌ها مجهز به سیستمی هستند که سبد پروژکتور را قادر می‌سازد تا در راستای عمودی دکل به سمت پایین و بالا حرکت کند.

این سیستم می‌تواند از نوع برقی (با استفاده از الکتروموتور و گیربکس) برای سهولت و سرعت بیشتر، یا از نوع دستی (با استفاده از وینچ و کابل بکسل) باشد. قابلیت حرکت سبد، عملیات نگهداری و تعمیرات را بدون نیاز به بالابر یا جرثقیل، آسان‌تر و ایمن‌تر می‌سازد.

برج روشنایی قابل حمل (پرتابل)

این برج‌ها با هدف تأمین روشنایی موقت و سیار طراحی شده‌اند. برج‌های نوری قابل حمل معمولاً بر روی شاسی چرخ‌دار نصب می‌شوند تا جابجایی آن‌ها در محل پروژه آسان باشد.

این نوع برج‌ها اغلب مجهز به ژنراتور برق داخلی هستند که امکان تأمین روشنایی را در مکان‌هایی که دسترسی به شبکه برق شهری وجود ندارد، فراهم می‌کند. کاربرد اصلی آن‌ها در پروژه‌های ساخت و ساز، عملیات امداد و نجات، سایت‌های صنعتی موقت و رویدادهای فضای باز است.

۳٫ انواع برج روشنایی بر اساس ارتفاع و کاربرد (متراژ)

ارتفاع برج روشنایی یکی از فاکتورهای اصلی در تعیین محدوده پوشش نوری و کاربرد آن است. در ادامه به برخی از ارتفاعات متداول و کاربردهای آن‌ها اشاره می‌شود:

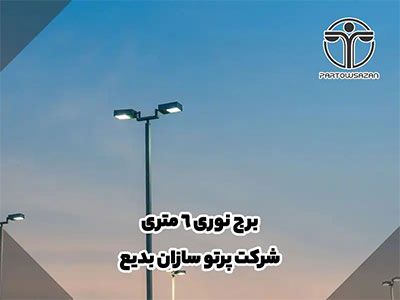

برج روشنایی ۶ متری

این برج‌ها با ارتفاع نسبتاً کم، برای نورپردازی محیط‌های شهری کوچک‌تر مانند پارک‌ها، پارکینگ‌های عمومی، معابر فرعی، و برخی محوطه‌های صنعتی با وسعت محدود مناسب هستند. امکان نصب ۲ تا ۸ پروژکتور بر روی آن‌ها وجود دارد.

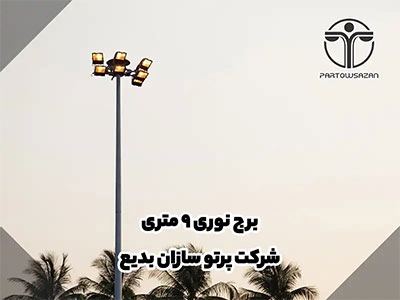

برج روشنایی ۹ متری

با افزایش ارتفاع، این برج‌ها قادر به پوشش مناطق وسیع‌تری نسبت به مدل‌های ۶ متری هستند و نور را با برد بیشتری توزیع می‌کنند. کاربرد آن‌ها مشابه برج‌های ۶ متری است اما برای فضاهایی با وسعت کمی بیشتر.

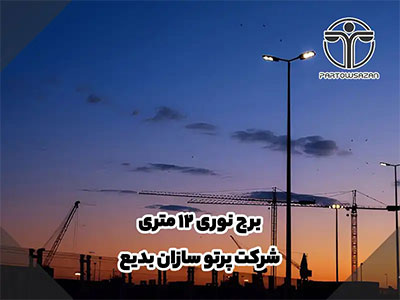

برج روشنایی ۱۲ متری

یکی از پرکاربردترین ارتفاعات در برج‌های روشنایی است. این سازه‌ها که معمولاً از فولاد مستحکم (مانند ST37) ساخته می‌شوند، در فضاهای باز و وسیع مانند خیابان‌های اصلی، بزرگراه‌ها، تقاطع‌ها، و محوطه‌های عمومی بزرگ مورد استفاده قرار می‌گیرند. مقاومت بدنه و پایداری این برج‌ها در ارتفاع ۱۲ متری، تضمین‌کننده دوام و عملکرد طولانی‌مدت آن‌هاست.

مشخصات برج نوری ۱۲متری

1. به دو صورت وینچ برقی و یا دستی ارائه می‌شود.
2. دارای سبدی با قابلیت نصب ۱۲ عدد پرژکتور (۴۰۰ وات، ۱۰۰ وات، ۲۰۰ وات) می‌باشد.
3. دارای میله برق گیر، چراغ چشمک زن آلارم، کلاهک نفوذ باران
4. دارای تابلو برق بیرونی بارانی به رنگ الکترواستاتیک می‌باشد.
5. جنس ورق این برج ها، فولاد مبارکه اصفهان است.
6. پوشش پایه‌ها گالوانیزه گرم می‌باشد.

برج روشنایی ۱۵ متری و بالاتر

برج‌های با ارتفاع ۱۵ متر و بیشتر، برای تأمین روشنایی در فضاهای بسیار وسیع و حساس مانند فرودگاه‌ها، بنادر، محوطه‌های صنعتی گسترده و معادن، انتخاب مناسبی هستند. این برج‌ها با قابلیت پوشش دهی وسیع، نقش کلیدی در ایمنی و کارایی این محیط‌ها ایفا می‌کنند.

قیمت برج‌های روشنایی به عوامل متعددی از جمله ارتفاع، نوع طراحی سبد (تلسکوپی/استادیومی)، مکانیزم حرکت سبد (ثابت/متحرک برقی/متحرک دستی)، جنس و ضخامت ورق فولادی، نوع پوشش محافظتی (گالوانیزه/رنگ)، تعداد و کیفیت پروژکتورها و همچنین تجهیزات جانبی (مانند تابلو برق و سیستم ارتینگ) بستگی دارد.

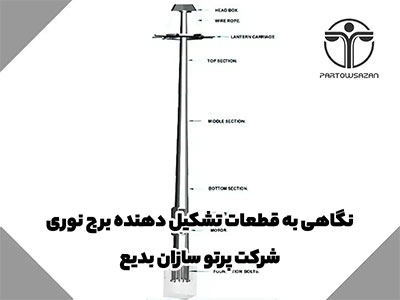

آشنایی با قطعات تشکیل دهنده برج نوری

برج‌های نوری سازه‌هایی هستند که برای تأمین روشنایی در فضاهای وسیع به کار می‌روند و از اجزای مختلفی تشکیل شده‌اند که هر یک نقش حیاتی در عملکرد و ایمنی آن‌ها ایفا می‌کنند. در ادامه، به معرفی و تشریح مهمترین قطعات این برج‌ها می‌پردازیم:

• سبد (هد یا تاج): این بخش در قسمت بالایی برج قرار گرفته و محل نصب پروژکتورهای LED است. حرکت عمودی سبد به سمت بالا و پایین توسط سیستم‌های مکانیکی یا الکترونیکی تعبیه‌شده در پایین برج صورت می‌گیرد.
• تنه چند وجهی (پایه-دکل): بدنه اصلی برج است که ارتفاع لازم برای نصب سبد پروژکتورها را فراهم می‌کند و سایر اجزا روی آن سوار می‌شوند.
• بیس پلیت و لچکی: بیس پلیت، حیاتی‌ترین بخش برج روشنایی است که وظیفه اتصال دکل به فونداسیون و تحمل وزن کل سازه، به‌ویژه در برابر نیروهای محیطی مانند باد و زلزله را بر عهده دارد. ابعاد و ضخامت آن متناسب با دهانه پایینی برج و بار وارده محاسبه می‌شود. لچکی‌ها نیز قطعات مثلثی‌شکلی هستند که با جوشکاری به بیس پلیت و بدنه برج، استحکام اتصال را افزایش داده و مقاومت سازه را در برابر تنش‌ها بهبود می‌بخشند. رعایت دقیق استانداردهای فنی در این قسمت برای جلوگیری از حوادث احتمالی ضروری است.
• تابلو برق: محفظه‌ای ایمن برای قرارگیری تجهیزات الکتریکی برج نظیر کنتاکتور، کلید، رله و بی‌متال است. هدف اصلی از استفاده از تابلو برق، افزایش ایمنی در برابر اتصالات کوتاه و تسهیل دسترسی و کنترل اجزای برقی برای اپراتور می‌باشد. عملکرد آن مشابه کنتورهای برق خانگی، اما با مقیاس بزرگتر است.

• موتور برقی (الکتروموتور): الکتروموتور وظیفه تبدیل انرژی الکتریکی به مکانیکی را بر عهده دارد و در برج‌های نوری با ارتفاع بالای ۱۲ متر یا سبدهای سنگین (مانند مواردی که از پروژکتورهای بخار سدیم استفاده می‌شود)، برای بالا و پایین بردن سبد پروژکتورها کاربرد دارد. این موتورها معمولاً از نوع گیربکسی و درون سازه تعبیه می‌شوند که ممکن است به افزایش قطر دهانه پایینی برج و در نتیجه هزینه کلی منجر شود.
• سیم بکسل و کابل فولادی: این اجزا برای سیستم بالا‌برنده سبد پروژکتورها استفاده می‌شوند. انتخاب نوع سیم بکسل (مانند نمونه‌های گالوانیزه، استیل یا بدون روکش) بستگی به شرایط محیطی و آب و هوایی منطقه نصب دارد تا مقاومت لازم در برابر زنگ‌زدگی، رطوبت و گرما را فراهم کند.
• میله برق‌گیر (صاعقه‌گیر): یک سیستم حفاظتی حیاتی است که برای محافظت از برج و تأسیسات اطراف آن در برابر صاعقه به کار می‌رود. با توجه به رسانا بودن دکل‌ها و برج‌ها، آن‌ها مستعد جذب صاعقه هستند. میله برق‌گیر با جذب و هدایت جریان الکتریکی صاعقه به زمین، از آسیب‌های جدی مانند آتش‌سوزی، تخریب تجهیزات و اختلال در سیستم برق منطقه جلوگیری می‌کند و ایمنی کلی را افزایش می‌دهد.
• سایر قطعات: از دیگر اجزا می‌توان به میله برق‌گیر، کلاهک باران‌گیر، بالابر دستی یا برقی (مجهز به وینچ و هندل دستی یا موتور الکترونیکی گیربکسی)، بولت و مهره، کورپی، و چراغ آلارم اشاره کرد که هر یک به نوبه خود در تکمیل عملکرد و ایمنی برج نوری نقش دارند.
